既大處著手, 又細致入微，真正實現物超所值

Onyx 系列模擬式小型調音臺的物超所值除了體現在高性能、高音質的話筒前置放大器和均衡器上，體現在獨特的“火線卡”設計靈感 上，還體現在很多貨真價實的功能和獨到的電路設計上。如特有的“負—正增益”結構、靜音“備份”替換電路和“最簡信號路由”電路。

“負— 正增益” 結構

即當內部信號電平為-6dB 時，Onyx系列調音臺的削波電平可達到普通調音臺的4倍。

靜音“備份” 替換電路

可將靜音信號直接連接到專門的立體聲輸出端口。

“最簡信號路由” 電路

將均衡器置于輔助分配的前級——音頻信號從話筒前置放大器進入均衡器，經過輔助輸出后進入通道推子，較之一般調音臺，信號路 徑減少了50%，從而大大降低了系統噪聲。

在Onyx 系列調音臺中，象這樣別具匠心的設計幾乎無所不在。正是所有這一切，成就了我們Onyx這一物超所值的小型模擬式調音臺系列。

Onyx 話筒前置放大器

好的調音臺首先要有好的前級，鑒于這點，我們傾力打造了一流的Onyx 話筒前置放大器。Onyx話筒前置放大 器采用XDRTM( 動態擴展) 設計,不僅動態范圍寬廣、音質一流、接地可靠、使用方便。而且它的獨到之處主要在于兩個方面——通 用性和抗干擾性。

通用性: 配有48V 幻象電源、高/ 中/ 低音均衡、音質優美、超強的自動環境感應控制能力、適用于各種類型的話筒。抗干擾 性:具有更高的射頻抑制和阻抗適配能力、更低的噪聲、更高的音頻信號峰值儲備、更適合于各類射頻干擾嚴重、話筒連線復雜、音頻信號質量 要求較高的現場擴聲使用。

Perkins 均衡器

讓我們先來認識一下Perkins 均衡器設計師——Cal Perkins 先生。

Cal 先生是Mackie 公司最資深的王牌設計大師，積三十余年音頻設計經驗，Mackie 著名的XDR 話筒前置放大器、HR 系列有源 監聽音箱的電路設計等均出自于他的手筆。

Perkins 均衡器的輸入部分基于Wien 橋式振蕩器電路——這是六、七十年代風靡全球的經典調音臺濾波器設計，它的提/ 切幅 度更寬廣、Q 值更高，具有更純正、高貴的英國式音色。

不僅如此，Perkins 均衡器的整體相位漂移非常小，音質保真度非常高。并且每一通道都設有專門的旁路電路，用戶可快速、無痕地去除濾波 效果。

ONYX調音臺的設計: 最大限度滿足用戶要求

積15年生產全球暢銷小型調音臺經驗的Mackie公司一直以來十分重視傾聽來自一線用戶的意見。Onyx 系列就是立足在用戶角度開發 的產品。

平衡式直接輸出

直接輸出端口總是多多益善，Onyx系列調音臺的每一信號通道均配有一個平衡式錄音 輸出，輸出端口是位于背板上的一對DB25連接器，用戶可通過該標準連接端口，將調音臺的直接輸出連接到數字調音臺、硬盤錄音機以及模擬 和數字磁帶機上（1220為12路，1620、1640為16路)。需要注意的是，這些直接錄音輸出為通道增益后，均衡、插入和推子前。例如，用戶可以 通過該調音臺的均衡進行現場混音處理，同時將通道插入端口的信號送到外部處理器進行處理并錄音，這樣調音臺上的控制推子不會影響到錄 音信號。

對講系統

Onyx系列調音臺配有包括內置話筒在內的便利的對講系統——這在同檔次調音臺中也是獨一無二的。利用Onyx 系列調音臺的對講系統，操作者只要按下Talkback（對講）彈性按鍵，可以直接與舞臺上的演員、演奏員進行通話。對講信號可以路由到控制 室和耳機輸出、 to Aux. 1、Aux. 2或Aux.1＋Aux.2。當然，如果你愿意，甚至可以通過一個外接話筒，讓導演在任意地方發號施令。

獨立的48v幻象電源

在使用電容式話筒時, 我們需要對其內置的放大電路加載偏置電壓, 而對于一般動圈等類型的話筒, 則無需內置放大電路及 偏置電壓。幻象電源就是可以針對不同話筒而即時切換的一種標準型電源。Onyx系列調音臺的每一話筒前置放大器均配有可通過開關切換的48V 幻象電源。

完備的輔助輸出

Onyx系列調音臺配有完備的輔助輸出，所有輔助輸出均具有前/后切換 (1220, 1620, 1640) 和選聽控制 (僅1640 )功能。此外， 每一輸出信號可獨立控制，用戶可為舞臺監聽設置滿意的電平。Onyx 1220 提供2 輔助輸出，Onyx 1620 提供4 輔助輸出，Onyx 1640 提供6 輔助輸出。

“Planet-Earth”全球通用電源

Onyx系列調音臺的電源電壓可以從90V至265V，電源頻率從47Hz至400Hz （400Hz —— 意味著甚至可以將Onyx系列混音器連接到波 音747的電子系統上）。換言之，Onyx 調音臺可在各種電壓條件下提供更強的電磁屏蔽性、更好的抗交流線路噪聲能力、更高的可靠性及一流 的電聲性能。

火線輸入/輸出選件卡

支持Mackie 獨特的24-bit/96kHz FireWire I/O火線輸入/ 輸出選件是Onyx 系列調音臺的一大最有實用價值的創意!這對于 那些希望通過電腦進行音樂制作的音樂人，不啻為一大福音！

Onyx 1620模擬式小型調音臺設計成可支持安裝24 bit/96 kHz FireWire I/O 火線輸入/ 出卡選件，可對調音臺輸出的模擬式 音頻信號實現模/ 數轉換，并將18路數字式音頻信號直接傳送到任何配備有火線端口的計算機上(Windows XP 或Mac OSX.3 以上版本)。該火線 卡還可對輸入到上面的左/ 右路立體聲信號再次進行調節(±10 dB)，并“快速混合” 至計算機。

火線輸入/ 輸出選件的另外一個非常有用的功能是可以從計算機上返送2 路模擬式音頻信號至調音臺，用戶可以在控制室或耳 機上監聽經過計算機處理后的信號。換句話說, 有了火線輸入/ 輸出選件，用戶可以高質量即時完成從現場錄音到演播室制作的整個過程。靈 活、快捷、方便、價廉盡在不言之中!

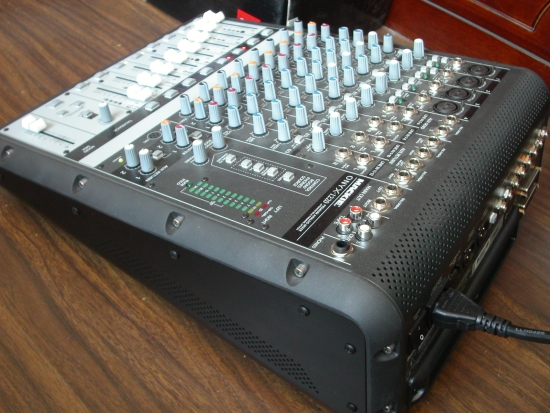

Onyx 1220 的特點

新設計的12- 路/2 總線小型模擬式調音臺

4 路配有獨立的4 8 V 幻象電源開關、ONYX 話筒前置放大器的話筒輸入

4 路立體聲線路電平輸入( 前2 路輸入可選擇作為高阻非平衡性樂器輸入, 無需另加匹配器)

具有前/ 后切換的2 輔助輸出旋鈕

通過DB-25 端口實現每一通道的平衡式直接輸出

話筒/ 線路通道配有全新設計的3- 段式帶中頻掃描的Perkins 均衡器

均衡旁路設置

用于內置或外置話筒的內置對講系統

平滑、均勻的60mm 對數式衰減推子

96kHz 火線輸入/輸出選件, 可即時將14 路音頻信號送至計算機

通過火線輸入/輸出選件將輸出信號與計算機相連后, 可從計算機上輸回2 路監聽信號

最大輸入電平 (0dBu = 0.775 Volts rms ,0dBV = 1 Volt rms)

話筒輸入(1-4 通道) +21dBu @ 0dB 增益,? 2.4kΩ , 平衡式

高阻性樂器輸入(1-2 通道) +21dBu @ -20dB 增益,1MΩ , 非平衡式

單通道線路輸入(3-12 通道) +30dBu @ -2dB 增益,? 30kΩ 平衡 ,15kΩ , 非平衡

立體聲線路輸入(5-12 通道) +21dBu @ -20dB 增益, 20kΩ 平衡 ,10kΩ, 非平衡

磁帶輸入 +15dBu @ 20kΩ , 非平衡式

立體聲輔助返回 +21dBu @ 20kΩ 平衡 , 10kΩ 平衡

額定輸出電平 +4dBu @100ΩXLR 平衡, 300 ΩTRS 非平衡

最大輸出電平 +27dBu (XLR 主輸出); +21dBu (TRS 輸出)

頻率響應 20Hz 至50kHz (+0/-1dB)

總失真 (+4dBu 輸出, 話筒輸入至主輸出)

總諧波失真 < 0.01%,20Hz 至20kHz

SMPTE 互調失真 < 0.005%

動態范圍( 話筒輸入至主輸出) >113dB

噪聲 (20Hz 至20kHz 帶寬,150Ω 信號源阻抗)

等效輸入噪聲(EIN) -129dBu@+60dB 增益

話筒輸出噪聲(錄音輸出) -100dBu@ 最小增益

剩余輸出噪聲(主輸出) -97dBu( 通道和主混音電平關閉）

-87dBu(通道和主混音電平平直)

共模抑制比(CMRR)話筒輸入 >60dB@1kHz, 最大增益

串音(1kHz 測量值)

相鄰輸入或輸入至輸出 <-75dB

相鄰輸入至錄音輸出 <-90dB

輸入增益控制范圍

話筒輸入 0dB 至60dB

線路輸入( 單通道) -20dB 至40dB, 單聲道

線路輸入( 立體聲) -20dB 至20dB, 立體聲

幻象電源 +48V 直流

均 衡

單通道 高頻: ±15dB @12kHz

中頻: ±15dB 100Hz 至8kHz 掃描

低頻: ±15dB @80Hz

立體聲 高頻: ±15dB @12kHz

中頻: ±15dB @2.5kHz

低頻: ±15dB @80Hz

通道發光二極管設置(靈敏度) 0dBu( 額定工作電平)

VU 表設置(12 段,0=0dBu) 20(削波),10,7,4,2,0,-2,-4,-7,-10,-20,-30

電源 100 至240V 交流,50/60Hz

尺寸(高x 寬x 深,毫米) 439x353x150

重量(公斤) 7.3

選件 Onyx 火線界面卡

機架安裝件
